TO 11 Spændingsfald i EL-installationer.
link: https://elbogen.dk/spaendingsfaldet/
Eksempler på krav til spænding:
Tv-apparat
Flere moderne tv-apparater er udviklet, så deres strømforsyning kan bruges i
lande med forskellig spænding og frekvens. Nogle moderne tv-apparater er
udviklet til at kunne fungere i spændingsområdet 85-265 V, og frekvens området
50 – 60 Hz.
Kilde: Bang og Olufsen, www.bang-olufsen.com
Støvsuger
For at kunne opretholde et tilfredsstillende sug skal almindelige husholdnings
støvsugere tilsluttes en spænding mellem 200-240 V.
Kilde: Nilfisk-advance, www.nilfisk.dk
El-motor
Almindelige elmotorer, tre-faset asynkron kortslutningsmotor m.m., skal for at
yde det som mærkepladen angiver, have en spænding på tilslutnings-klemmerne på
± fem procent af den nominelle spænding, 230/400 V.
Forståelse.

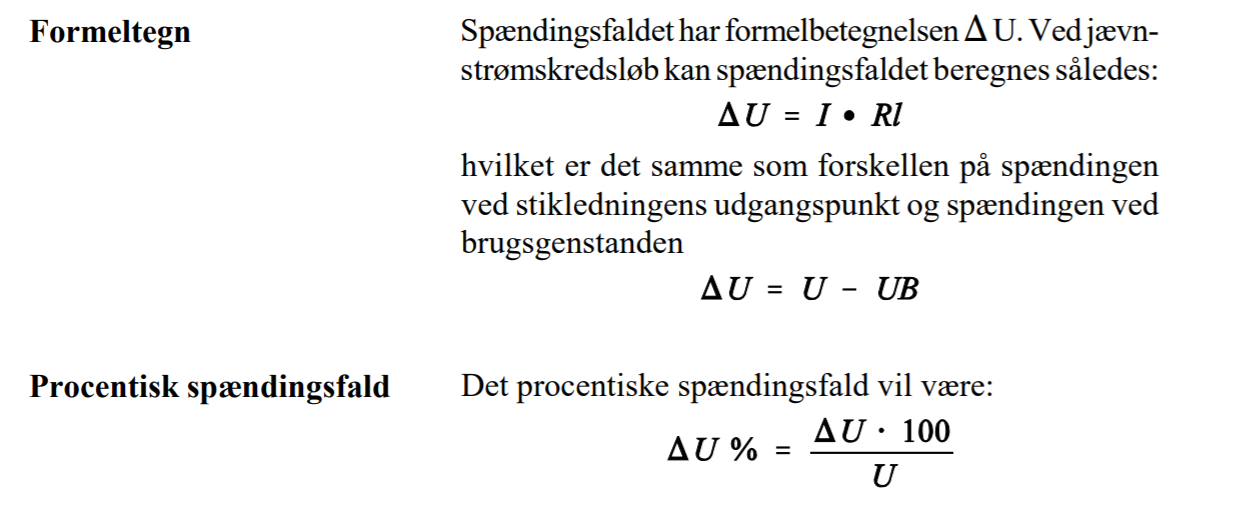

Spændingsfald er som en serieforbindelse hvor strømmen[I] har samme værdi i hele kredsen. Det skyldes at der er en modstand, i fasen, brugsgenstanden og i nul.
Typisk vil man angive nedenstående tegning til spændingsfalds beregningerne, her skal tænkes i et kabel som både har fase og nul, og derfor vil have en dobbelt så lang ledning, grundet 50 meter til fase og 50 meter nul.
