Blandet Kredsløb

Blandet Kredsløb

Også kaldet for Blandet forbindelse, dækker over kredsløb bestående af modstande forbundet både serie og parallel med hinanden.

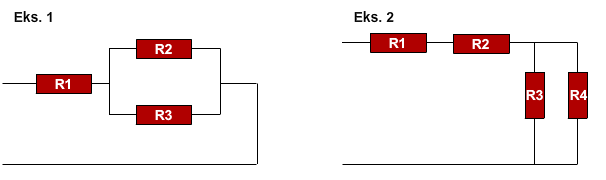

Eks. 1:

I den første kreds, sidder R₂ og R₃ parallelt og skal derfor behandles som en parallel forbindelse. For at finde den samlede modstand for kredsen skal du altså starte med at lægge de to modstande sammen før du kan komme videre:

R₂₃ = (R₂^-1 + R₃^-1)^-1

Der efter kan du lægge det sammen som var det en serie forbindelse og derved for kredsens samlet modstand:

R_TOT = R₁ + R₂₃

Eks. 2:

I den anden kreds, sidder R₃ og R₄ parallelt og skal derfor også behandles som en parallel forbindelse før du kan lægge dem sammen for at finde kredsens samlet modstand:

R₃₄ = (R₃^-1 + R₄^-1)^-1

Der efter kan du, lige som før, lægge det sammen som var det en serie forbindelse og derved for kredsens samlet modstand:

R_TOT = R₁ + R₂+ R₃₄
