Turbo Grundforløb 2 Elektriker - N25G2ELE09M12 + M13

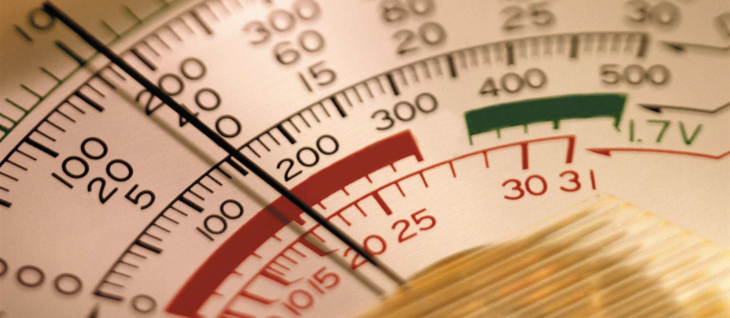

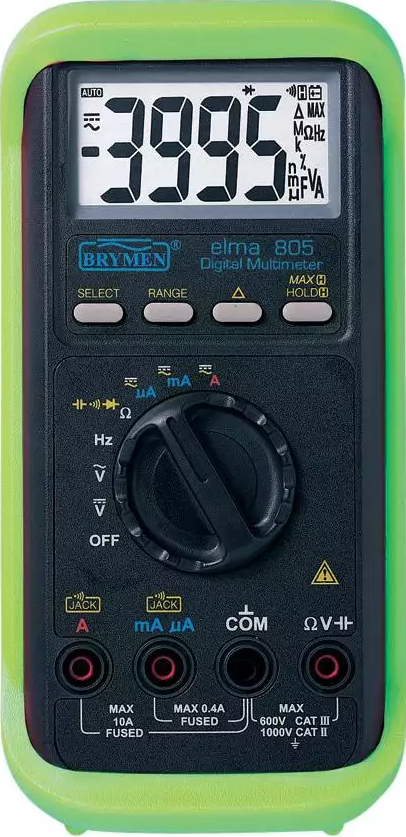

Illustrationene viser et måleinstrument, mere precist et Multimeter, da det kan måle forskellige ting ved at indstille det korrekt.

Typer af instrumenter:

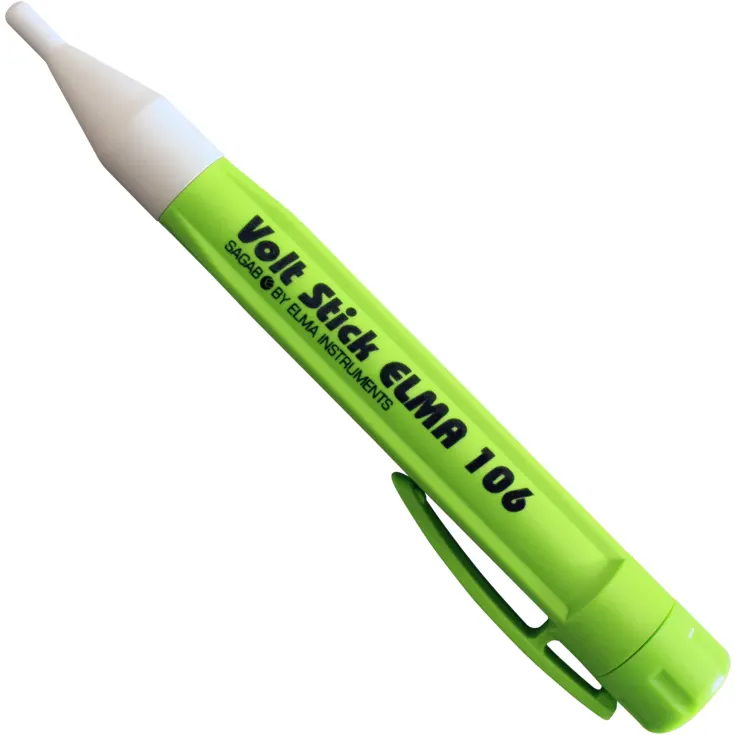

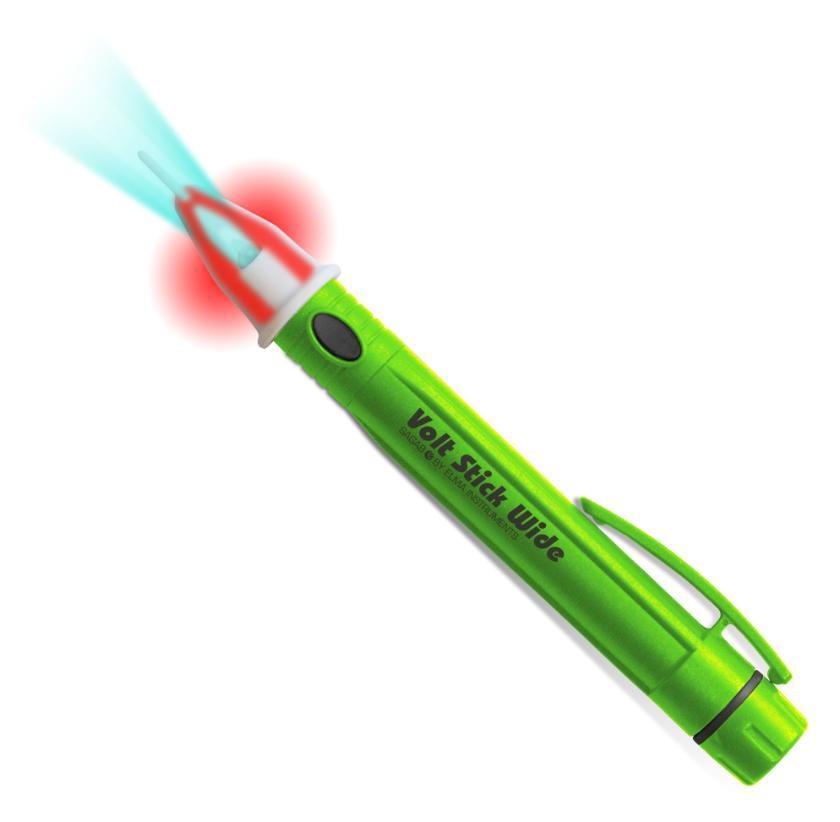

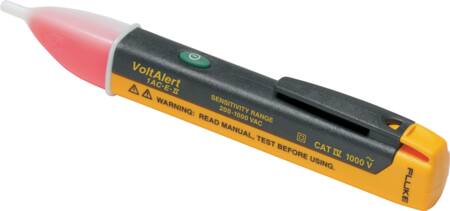

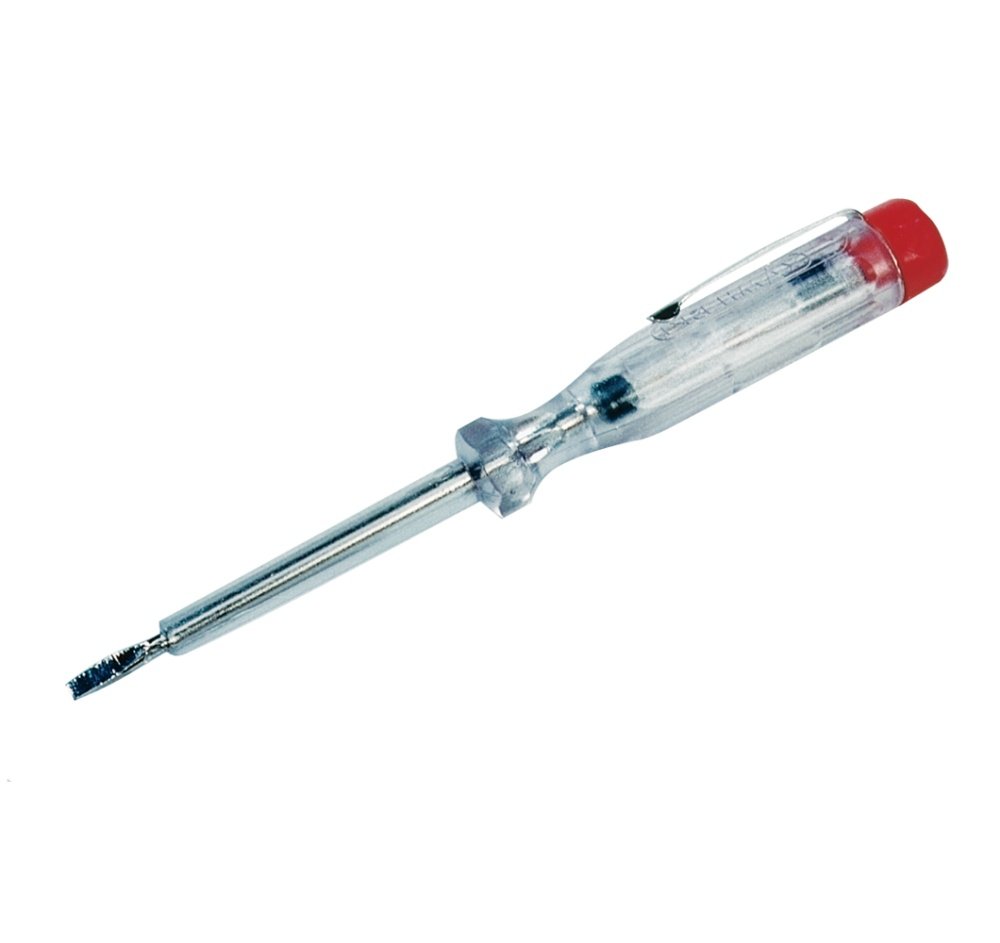

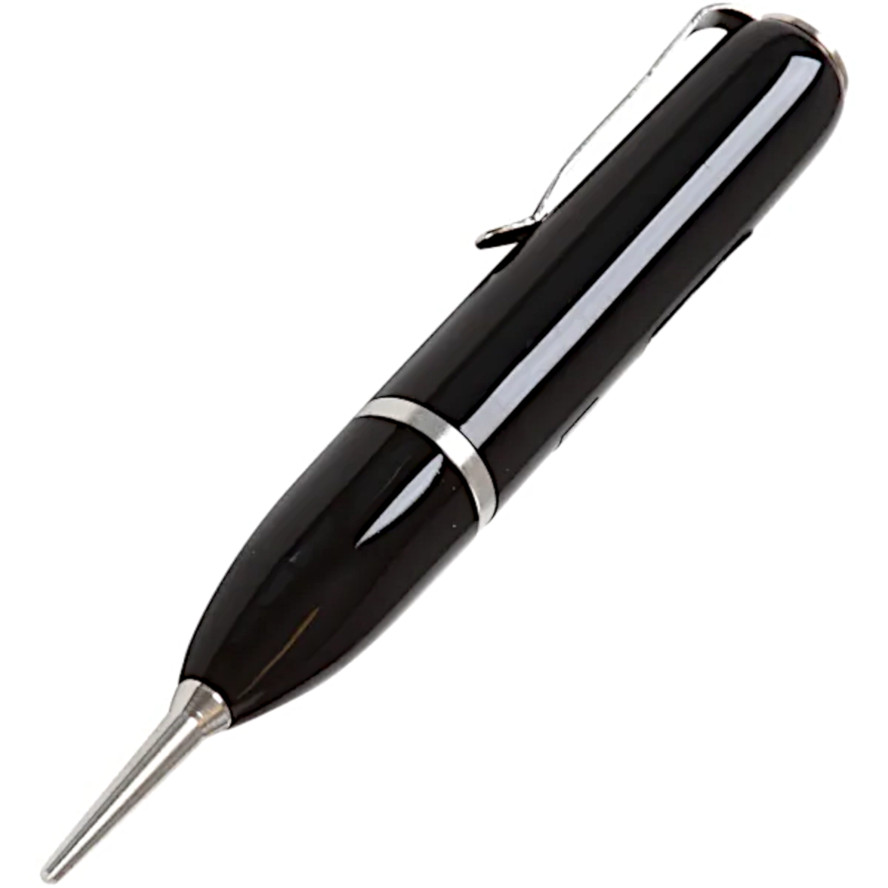

• Polsøger
• Voltmeter & Sprændingstester
• Amperemeter & Tangamperemeter

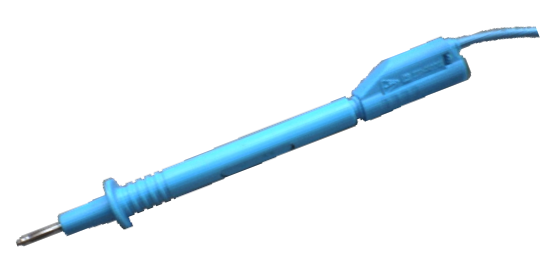

• De såkaldte Prøvepinde

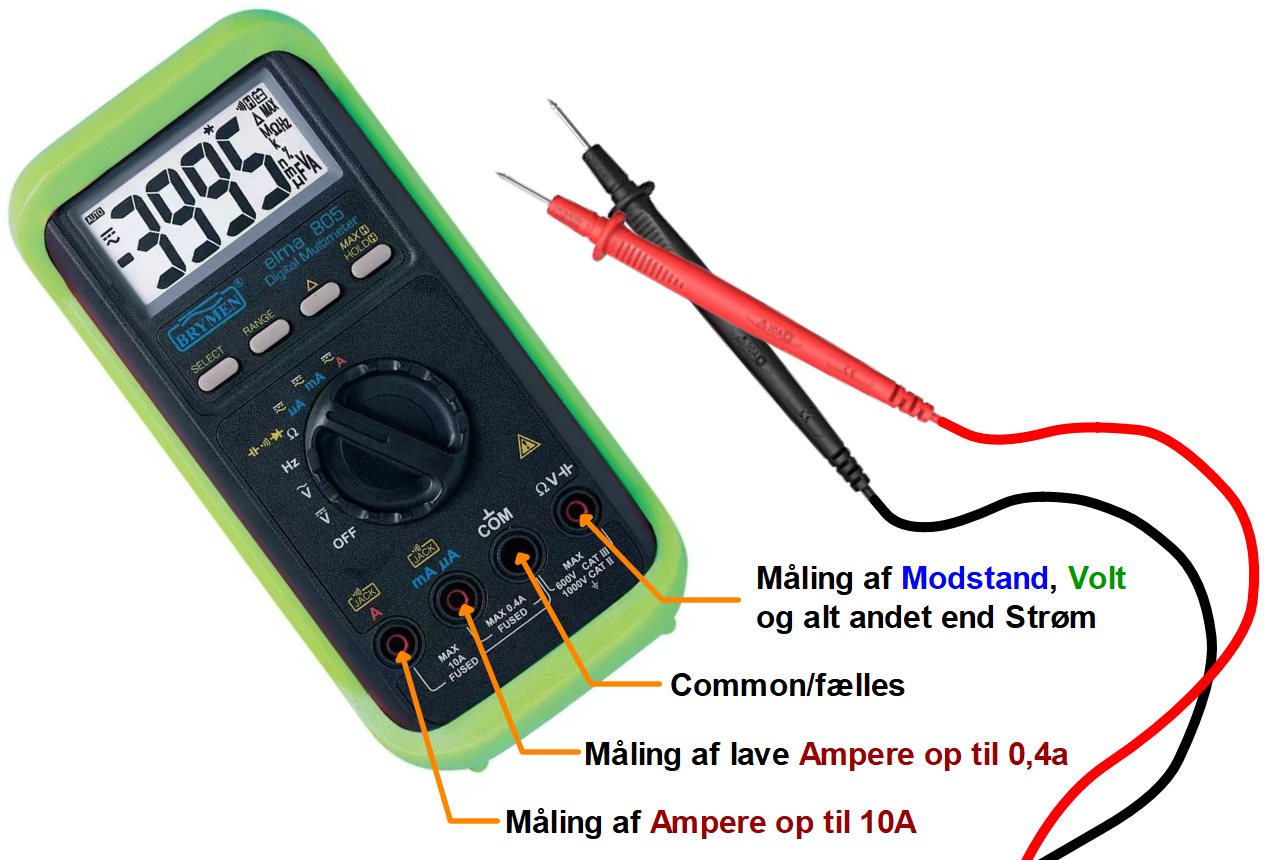

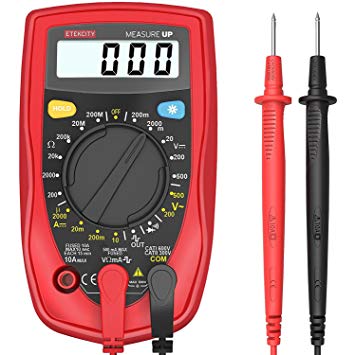

• Multimeter

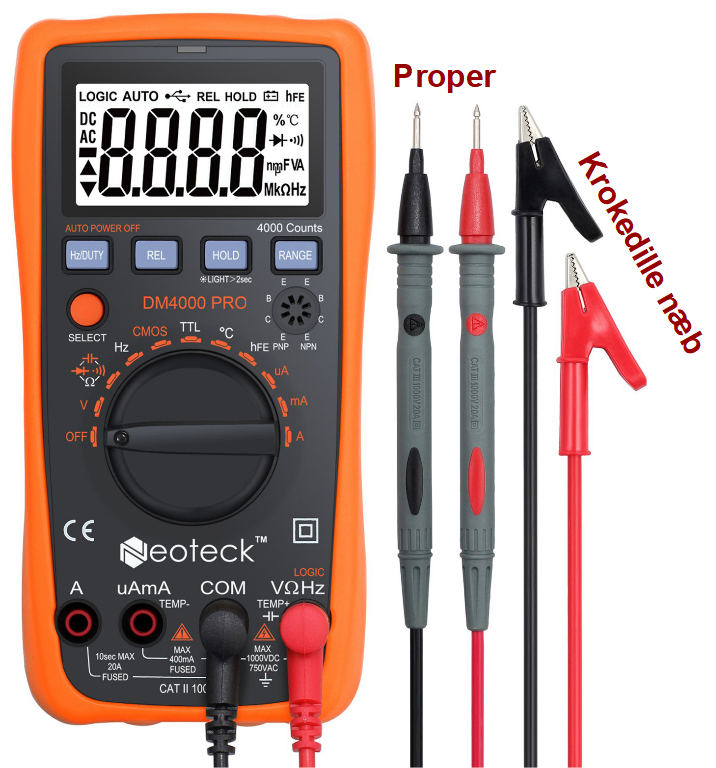

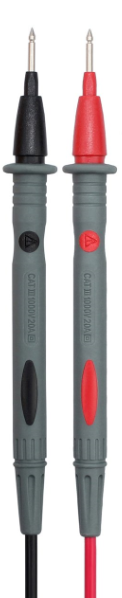

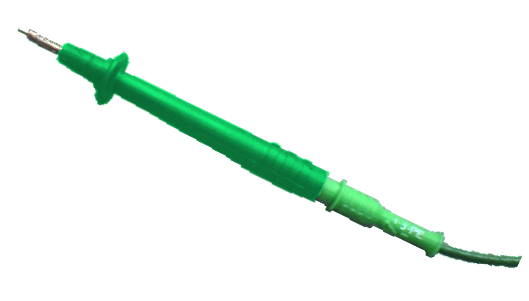

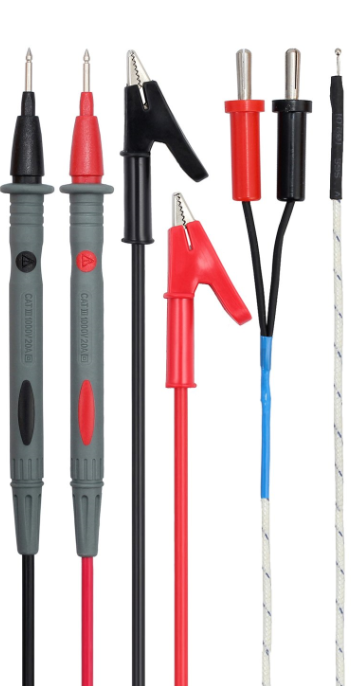

Uanset produkcenten af instrumentet, kan man til de fleste tilslutte mange forskællige prøve-penne, men de mest almindelige og nok mest anvendte er de almindelige Proper som ses på billedet her under.

De andre kaldes for krokodillenæb og er ret anvendelige når der tale om elektronik hvor man kan sætte næbende fast, hvor der skal måles og efterfølgende tænde for spændingen.

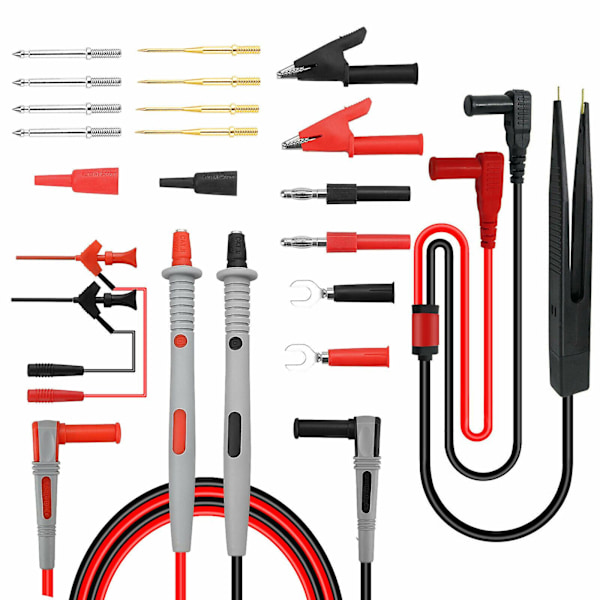

Der findes også et hav af forskællige magnet montage, med gavind til diverse størrelse gevind, forskællige "grippere" og mange andre former.

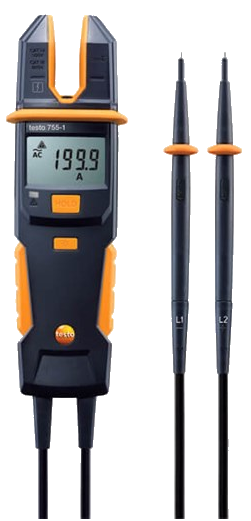

Du kan naturligvis også anvende en kombination af prøvepenne

Du kan blive nød til at indsette modstande for at nedbringe den spænding eller strøm du vil måle. De to typer af modstande kaldes:

• Formodstand ("For" -modstand) - R_f [Ω]
• Shuntmodstand ("Shunt" -modstand) - R_sh [Ω]

En formodstand bruges i forbindelse med måling af spænding og når instrumentet ikke kan klare det spændings niveau som der skal måles.

En shuntmodstand bruges kun i forbindelse med måling af strøm og når instrumentet ikke kan klare den strøm mængde som der skal måles.

Hvis du skal måle strøm og spænding samtidig, skal du tage dig i agt for validiteten af dine resultater.
