Gruppetavle (Boligtavlen)
-
Viden - Gruppetavlen:
-
Gruppetavlen/el-tavlen/tavlen kærtbarn har mange navne.
Det er kassen hvor beskyttelsesudstyret sidder placeret; Fejlstrømsafbryder (RCD), sikring(er), Transientbeskyttelse (SPD) og andet styrende material.

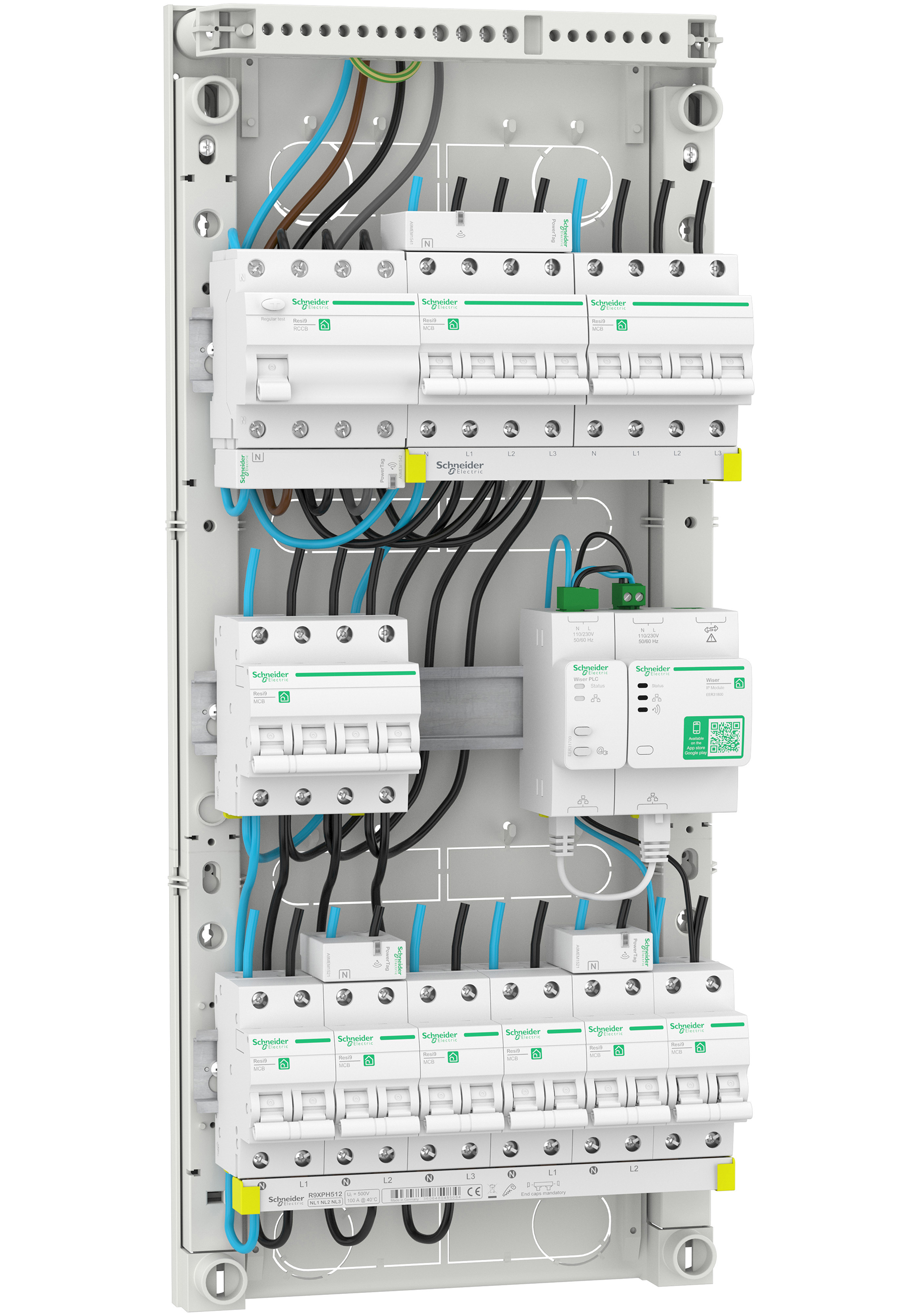

På illustrationen herover, ses e eksempel på en tavle til et større parcelhus. Der er tale om en centralt placeret enhed, men ikke nødvendigvis i midden af huset. Typisk er den placeret i nærheden af måleren, altså så tæt på forsyningen den kan, gerne på indersiden af væggen ift. måleren.

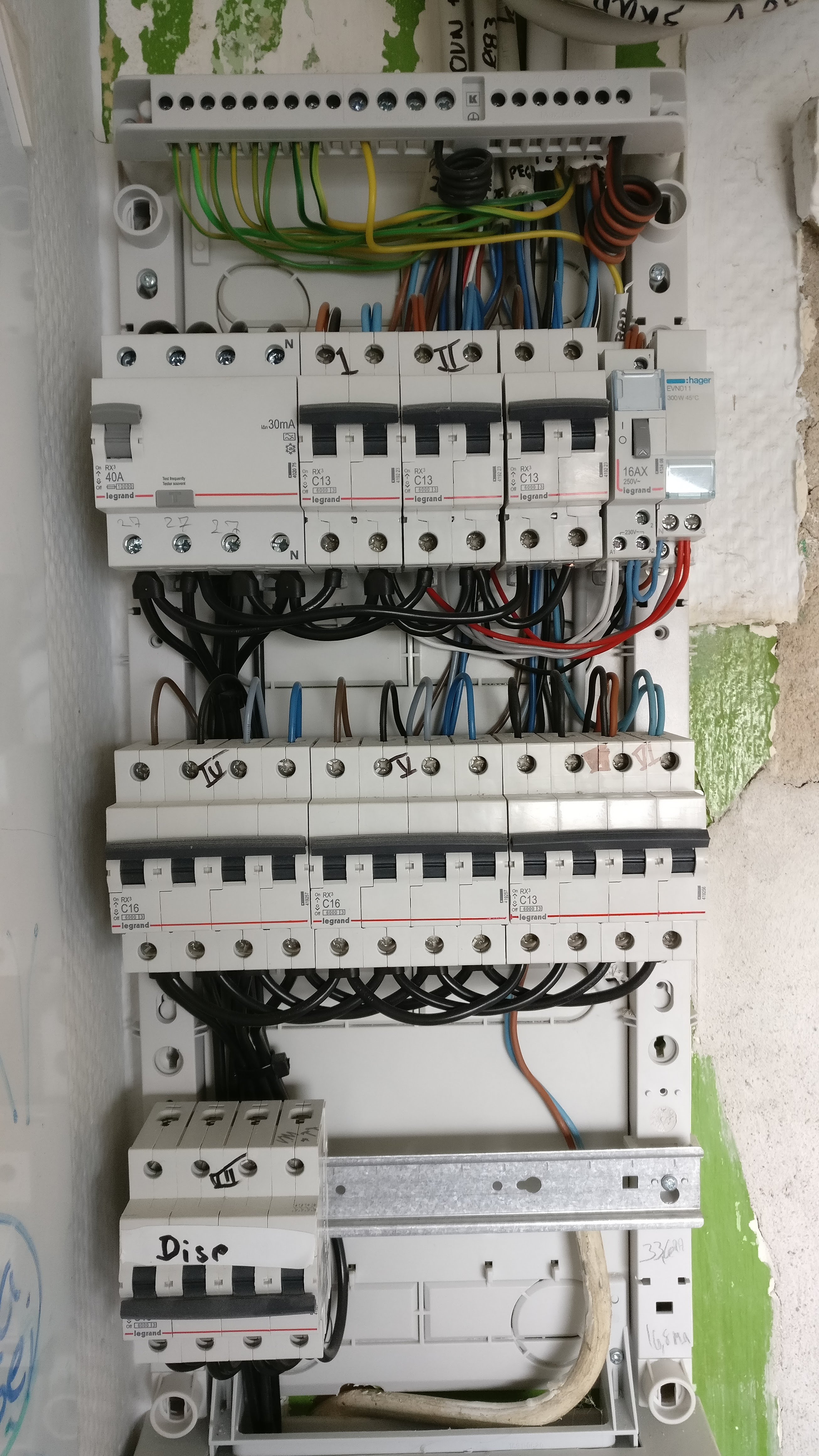

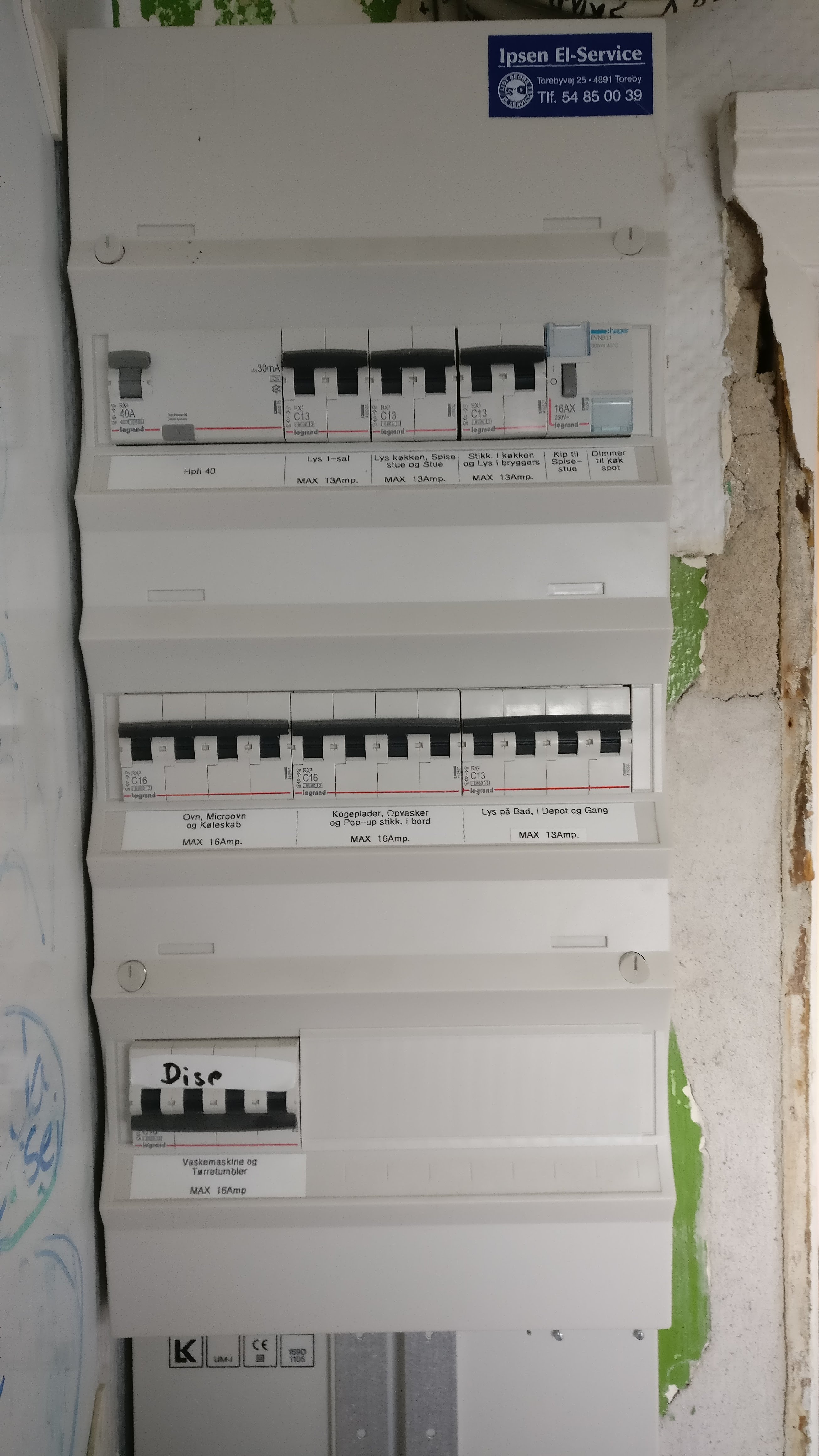

Som det ses på billederne herover, kommer tavlen sjældent færdigbygget, og du skal mange gange selv bestykke den, så den passer til den installation, hvor den skal bruges. -
Videos:
-
Her i videoen forteller min kollega Allan om den minimums friplads der skal være foran gruppetavlen.
-
Her i videoen forteller min kollega Allan om opmærkningen af gruppetavlen.
-
En video fra Schneider Electric, der illustrerer opbygningen og opsætningen af deres Resi9 tavle.
-
Links:
-
En kæmpe samling af regler som vedrøre opbygningen af en eltavle.
Her er også en masse video materiale, som går ned i de enkelte punkter.
-
Filer:
-
Læreren's Krudseduller:
-
Opgaver:
-
Læs om gruppetavlen s. 218 - 221 i Installationer (Gråbog) -
Læs om fejlstrømsafbryderen (RCD) s. 65 - 73 i Installationer (Gråbog) -
Læs om sikringer s. 93 - 96 i Installationer (Gråbog) -
Det gode eksempel:
-
