Transformer eksempler
Jernkernen bevirker, at det magnetiske felt fra den første spole, som man kalder primærspolen, går igennem jernkernen, og over til den anden spole som kaldes sekundærspolen. I sekundærspolen inducerer magnetfeltet en elektrisk strøm.
(En transformator kunne se sådan ud med primærspolen til venstre og sekundærspolen til højre)
Antallet af vindinger på primærsiden med en given strøm igennem, bestemmer hvor kraftigt feltet bliver, dobbelt så mange vindinger(N) giver dobbelt så stort felt, ligesom dobbelt så stor strøm(Ip) giver dobbelt så stort felt.
På sekundærsiden gælder "induktionsloven", det betyder at hver vinding hvor feltet går igennem, giver samme spænding, dvs. jo flere vindinger, jo højere spænding.
Hvis der er 1 vindinger på sekundærspolen og 10 på primærspolen, bliver omsætningsforholdet(n) 1:10.
Har man 230V på primærsiden, det vil sige 23V pr. vinding(V/N), får man 23V på sekundærsiden, der jo kun har en vinding.
Belaster man sekundærspolen med en passende modstand, så strømmen der er 30 A, vil strømmen i primærspolen være 1/10 del altså 300mA.
(alt sammen ideelt set og i en tabsfri transformer, men det er ret tæt på virkeligheden).

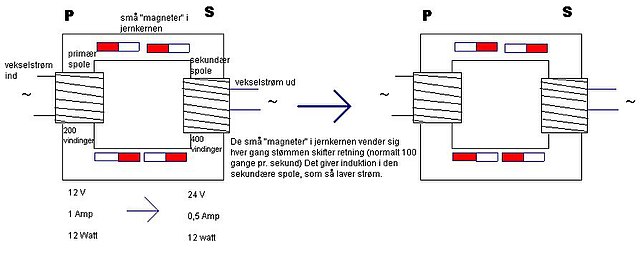

Et andet eksempel (billede eksempel)
Vigtigt:
Der er selvfølgelig grænser for hvor meget man kan transformere op og ned.
Spænding: Når spændingen bliver for høj, vil der kunne springe en gnist i spolen, som vil brænde trafoen af. Der er grænser for hvor godt man kan isolere mod gnistdannelser. I højspændingstrafoer isolere man med f.eks. olie, vacuum eller gas.
Strøm: Jo højere strøm, jo tykkere ledning...det gælder også i trafoer. Når man over grænsen for hvad der er muligt, kan man dog parallelkoble flere spoler for at fordele belastningen.
